Einblick in die Spitzenforschung der Elektronik: Die Entwicklung eines vielseitigen PCB-Prototyps
In der Welt der Elektronik steht die Innovation niemals still. Das neueste Projekt, an dem ich beteiligt bin, verkörpert die Verschmelzung moderner Rundfunktechnologie mit präziser Standortverfolgung, alles zusammengefasst in einem wegweisenden PCB-Prototypen. Dieser Prototyp ist nicht nur ein Testbett für Technologie; er ist ein Tor zur Verbesserung der Interaktion der Nutzer mit digitalen Geräten unterwegs.

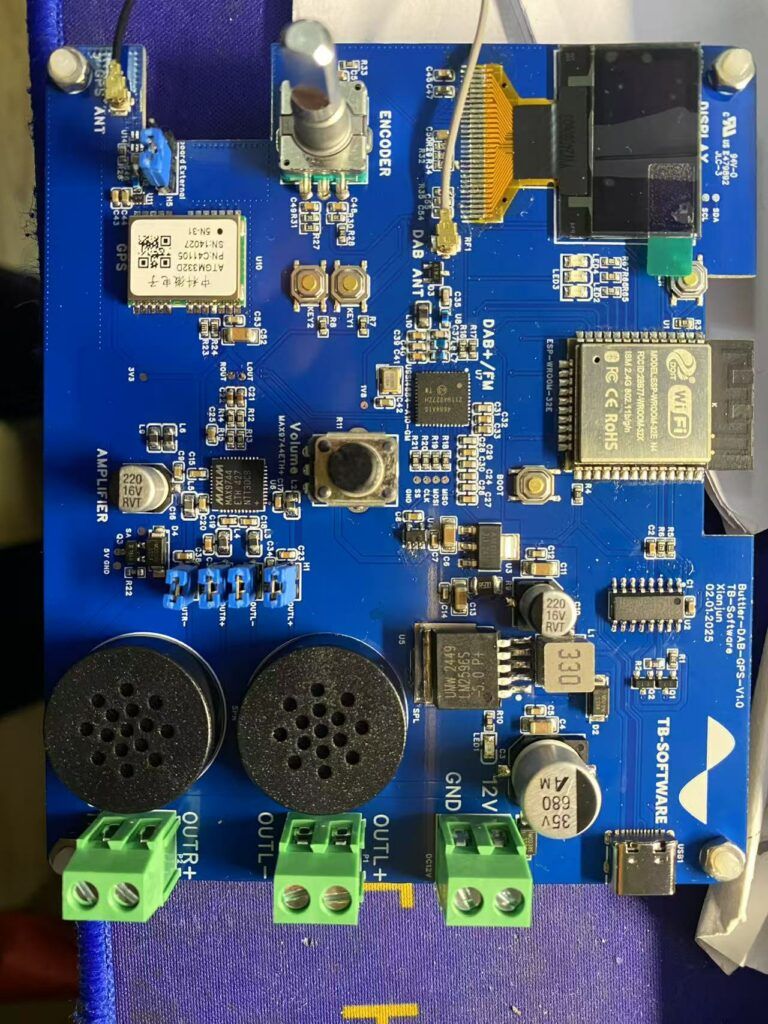

Kernfunktionalitäten des PCB-Prototyps
1. GPS-Funktionalität:
Im Kern dieser Entwicklung steht die Integration eines GPS-Moduls, das in der Lage ist, Echtzeit-Positionsdaten zu empfangen. Es geht hierbei nicht nur um Breitengrad, Längengrad und Höhe; es geht darum, jeden Windows-PC oder jedes Tablet in ein navigationsfähiges Gerät zu verwandeln. Durch den Anschluss des Prototyps über USB können Benutzer ihre Geräte um wichtige Standortfunktionen erweitern, die für Anwendungen erforderlich sind, die eine Standortverfolgung benötigen.
2. Digitaler Audio-Rundfunk (DAB+):
DAB+ Radio bringt kristallklares Digitalradio in den Prototypen. Mit dem Einbau des SI4684 DAB/FM-Radioempfängers können Benutzer ein breites Spektrum an Sendungsinhalten mit überlegener Empfangs- und Klangqualität erleben. Diese Funktionalität ist speziell dafür ausgelegt, über eine USB-Verbindung von Windows-Systemen gesteuert zu werden, was sie zugänglich und leicht in bestehende Technologieumgebungen integrierbar macht.
3. FM-Radio:
Ergänzend zu den DAB+-Fähigkeiten unterstützt der Prototyp auch herkömmliches FM-Radio. Diese Funktion spricht Benutzer an, die die weite Verfügbarkeit und Einfachheit von FM-Stationen schätzen. Die Steuerung über eine serielle Schnittstelle via USB stellt sicher, dass Benutzer mit minimalem Aufwand zwischen Stationen wechseln oder Einstellungen anpassen können.
Technische Komponenten und Design
Hauptkomponenten:
- SI4684: Die Wahl für den DAB/FM-Empfang, die den Benutzern Zugang zu digitalem und analogem Radio ermöglicht.
- MAX9744: Ein Audioverstärker, der den eingebauten Lautsprecher antreibt und externe Lautsprecher bis zu 20W unterstützt, bietet Flexibilität bei der Audioausgabe.
- ESP32: Agiert als das Gehirn der Operation, verarbeitet Daten und handhabt Benutzereingaben über einen 5-Wege-Jog-Button.
- Einbau- und Externe Lautsprecher: Von einem eingebauten Lautsprecher für erste Tests bis hin zu einem externen Lautsprecherausgang sind die Audiooptionen darauf ausgelegt, sowohl in Umgebungen mit niedriger als auch hoher Lautstärke zu funktionieren.
Benutzerschnittstelle:
- 5-Wege-Jog-Button: Ein wesentliches Element für die Benutzerinteraktion, das es Benutzern ermöglicht, mühelos durch Menüs zu navigieren und Auswahlmöglichkeiten zu treffen.
Stromlösungen:
- USB-Stromversorgung: Der Prototyp ist für Komfort ausgelegt und kann über eine Standard-USB-Verbindung mit Strom versorgt werden, was seine Integration in eine Vielzahl von Umgebungen von Desktops bis hin zu mobilen Setups vereinfacht.
Die Bedeutung des Prototyps
Dieser Prototyp ist nicht nur eine Demonstration technischer Kompetenz; er ist ein funktionales Gerät, das GPS- und Radiofunktionalitäten in einer nahtlosen Benutzererfahrung vereint. Durch die Möglichkeit, mit Windows-Geräten über USB zu kommunizieren, überbrückt er die Lücke zwischen stationären Desktop-Anwendungen und mobiler Nutzbarkeit und erweitert den Anwendungsbereich digitaler Geräte in unserem täglichen Leben.
Die Entwicklung dieses Prototyps unterstreicht nicht nur die Fähigkeiten moderner PCB-Designs, sondern setzt auch Präzedenzfälle für zukünftige Innovationen in tragbaren Elektronikgeräten. Ob für den persönlichen Gebrauch, Bildungszwecke oder industrielle Anwendungen, die Integration von GPS- und Radiofunktionen eröffnet neue Wege für Konnektivität und Interaktion.
Diese wegweisende Arbeit wurde von mir, Timo Böhme, als Konzeptentwickler, Auftraggeber und Finanzier sowie von Xianjun Q, einem erfahrenen PCB-Designer, realisiert.
